一、設備信息確認

1、確認型號

數控面板拍照確認：

此系統為：海德漢530操作系統

還有一種情況是面板無任何版本信息，這時就需要進入系統里面再確認。

2、確認通訊接口

打開電器柜后既可看到網口。編號X26

3、確認數控系統軟件版本(以620為例)

實例操作：

先按，再按

此處顯示版本為TNC620

注：目前530、640都支持無授權采集。

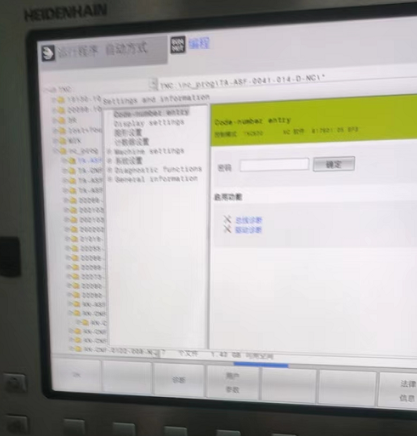

4、確認系統授權

1、輸入密碼：SIK

初始步驟操作跟上圖一樣，只是輸入密碼不同。

2、查詢選項18

二、網絡配置

1、輸入密碼：NET123

2、選擇網絡配置

3、配置網絡

4、選擇X26網絡

5、配置網絡后重啟

三、通訊測試

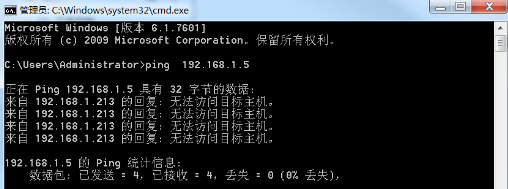

1、ping 指令

ping ip

例： ping 192.168.1.5

四、常見問題

1、網絡不通

重啟設備、檢查網線、檢查網口燈是否閃爍

2、版本低

嘗試升級數控系統

五、官方文檔網絡配置說明

數控系統啟動后，在編輯（EDIT）模式下，選擇“PGM MGT” 鍵

按下網絡（NET）軟按鍵

按下 MOD 鍵，輸入密碼“NET123”

按下配置網絡（CONFIGURE NETWORK） 軟按鍵

在彈出的對話窗口中進行網絡配置

1. 選擇“Interface”

2． 選擇“X26”；

3． 選擇“配置（Configuration）”

定義具體的 IP 地址，通過“OK”鍵確認退出.
