一、設備信息確認
1、確認型號

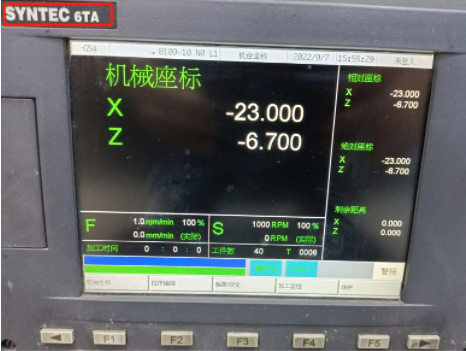

數控面板拍照確認:

此系統為:6TA
2、確認通訊接口

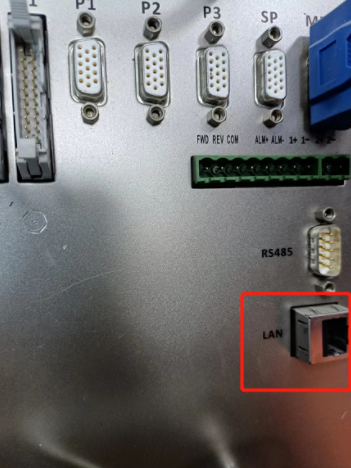

1、數控面板的后面
2、其他位置
其他位置一般是前面兩個位置用網線引出來后做的網口母頭,常見在機床數控面板側面,機床電器柜后面等等。
3、確認數控系統軟件版本

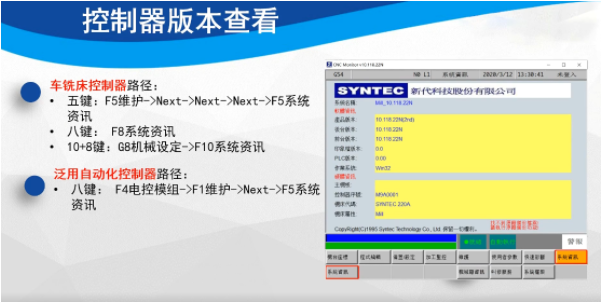

官方文檔指引:
實例操作:

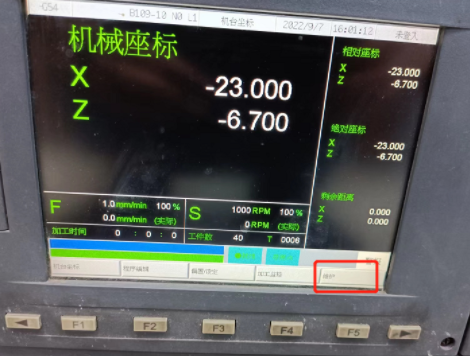

1、進入維護界面:

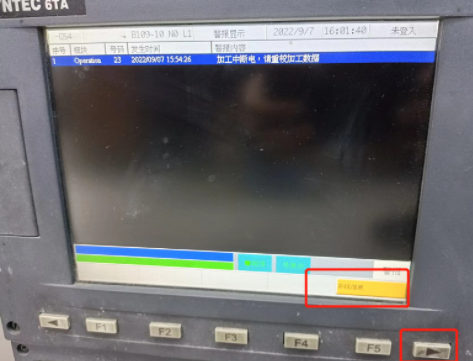

2、連續按右側菜單鍵,找到系統信息界面:

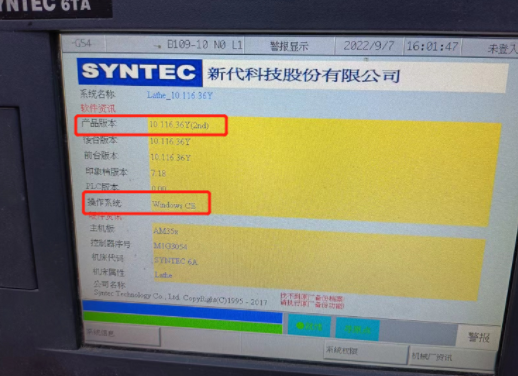

3、進入產品信息界面后確認數控系統的產品版本和操作系統:
圖中的產品版本為:10.116.36Y ,操作系統為winCE
注:操作系統未winCE,產品版本為10.116.0X以后,低于此版本數控系統需要升級,最好升級到10.116.36以后
二、網絡配置
1、進入ip設置界面

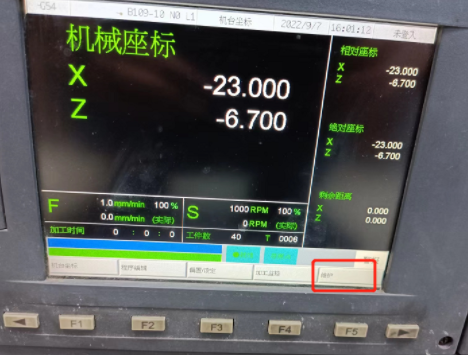

進入維護界面:

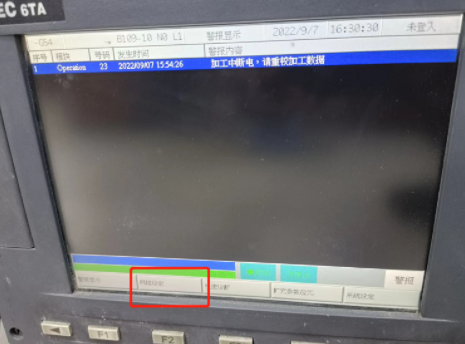

進入到網絡設定界面:
2、設置ip

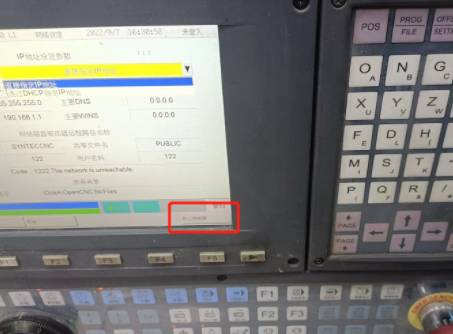

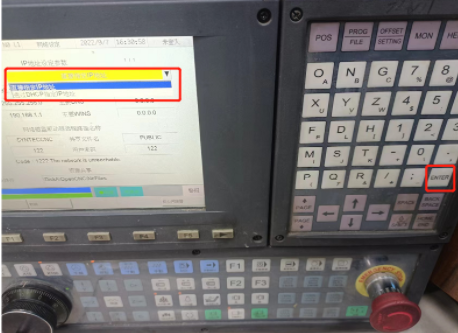

設置成直接制定ip地址:
輸入設備ip、子網掩碼、網關
3、設置核心伺服器
進入核心伺服器頁面:

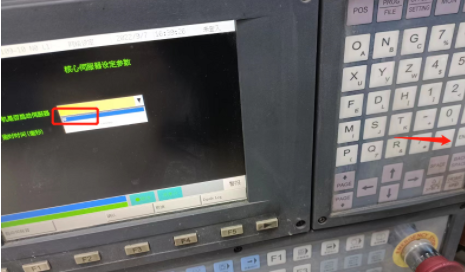

打開核心伺服器:

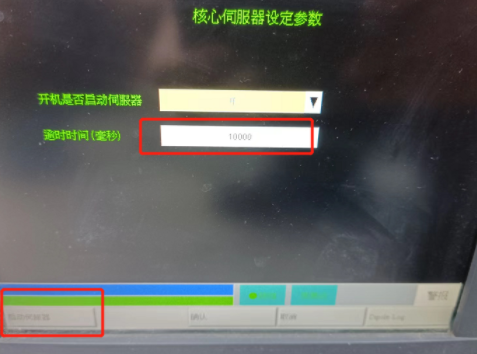

超時時間設置為1000-10000之間,并啟動核心伺服器:
重啟數控系統,所有更改的參數生效。
三、通訊測試

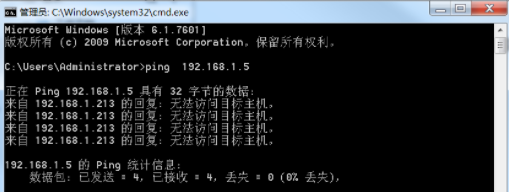

1、ping 指令
ping ip
例: ping 192.168.1.5
2、telnet 指令
telnet ip 端口
例: telnet 192.168.1.5 5566

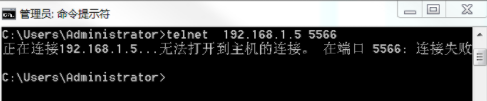

此圖為端口不通的示例,如果端口通后會進入一個黑色框中。
四、常見問題
1、網絡不通
重啟設備、檢查網線、檢查網口燈是否閃爍
2、版本低
嘗試升級數控系統
