一、設備信息確認

1、確認型號

數控面板拍照確認：

此系統為：K1TCi

注：凡是系統中帶i的，基本上都含網口。

2、確認通訊接口

網口常見位置，XS92（絲印標號），可通過這個確認：

1、數控面板的后面

2、其他位置

其他位置一般是前面兩個位置用網線引出來后做的網口母頭，常見在機床數控面板側面，機床電器柜后面等等。

3、確認數控系統軟件版本

軟件版本要求：

v4.3b標準軟件、v5.0c及以上標準軟件、K1000TTCi 2017年以后的標準軟件、部分專機軟件

確認版本實例操作：

1、點擊面板的診斷按鈕：

2、點擊系統維護按鈕：

3、即可看到系統版本信息：

圖中的NC版本為：5.0c  ，是可以進行數據采集的。

二、系統和網絡配置

1、設置系統參數

1. 進入“設置”頁面，按下【參開關】，再按下【→】，從而打開系統參數的參數開關；可忽略出現的報警信息。

2. 進入“參數”頁面，并切換到“錄入”方式。

3. 連續輸入“P6.2”，再按下【輸入】鍵，確認已定位到“NETAPI”參數位置。

4. 按下“1”及【輸入】，確認該參數已被設置為1。

5. 返回“設置”頁面，關閉參數開關。

2、設置網絡ip

1. 連續按2次【程序】按鍵，進入“文件管理”頁面

2. 連續按2次【→】按鍵（或按2次“切換設備”軟按鍵），進入“網絡”。

3. 找到“參數”軟按鍵（注：部分系統需要按多次最右邊的軟按鍵，以翻到下一頁）。

4. 設置相應的網絡參數：IP地址、子網掩碼、網關。 注：“服務器”與KAPI無關，請忽略。

注：部分系統的網絡參數，在“參數”頁面，從第8100參數開始。

三、通訊測試

1、ping 指令

ping ip

例： ping 192.168.1.5

2、telnet 指令

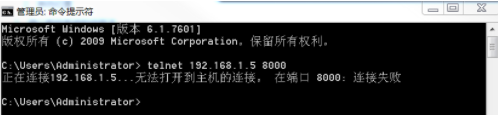

telnet   ip 端口

例： telnet 192.168.1.5 8000

此圖為端口不通的示例，如果端口通后會進入一個黑色框中。

四、常見問題

1、網絡不通

重啟設備、檢查網線、檢查網口燈是否閃爍

2、版本低

嘗試升級數控系統
